產線介紹

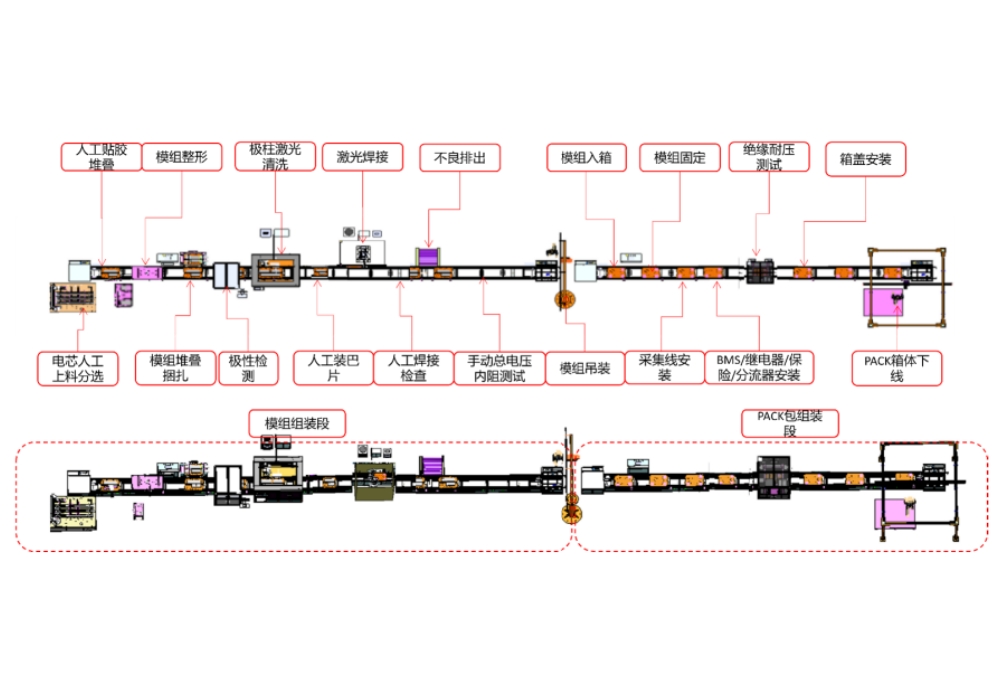

本方案自動線體分兩段：模組組裝段和PACK包組裝段，對電芯包進行全自動組裝的工藝裝配過程；
模組組裝線：線體長20米*0.72米*高0.75米，設置10個工作位，工裝盤尺寸長0.9米*寬0.6米*厚0.3米，材料為橙色電木板，倍速鏈前后段設有兩臺回板機；主要實現功能:機器人自動上料堆疊、氣缸壓緊、人工捆鋼帶、極性檢測、人工裝巴片、激光焊接、焊接檢測及吊裝下線；焊接工段的倍速鏈模塊分段，可單獨移位拼裝；
PACK包組裝線：線體長16米*1米*高0.75米，設置8個工作位，工裝盤尺寸長1.2米*寬0.8米*厚0.3米，材料為橙色電木板，倍速鏈前后段設有兩臺回板機；主要實現功能:下箱體上線，模組入箱，模組固定，線束和BMS安裝、絕緣耐壓測試、上蓋安裝固定、絕緣耐壓測試、吊裝下線；
整條線總功率預計75KW左右，總耗氣量預計2000L/min左右，使用壓縮空氣0.5-0.7MPa。
PACK產線能根據產品情況允許有一定范圍的兼容性，能對裝配邏輯關系進行范圍內的調整。
—————————————————————————————————————————————————————————
