系統簡介
本設備用于實現儲能系統絕緣、總壓、電芯壓差、DCIR、充放通訊等功能的自動測試，設備主要包含CAN卡、充放電機、絕緣耐壓儀、萬用表、繼電器切換系統及配套電控系統、上位機軟件。設備根據測試項目要求進行合格與不合格品自動判別，自動記錄、保存測試數據，上傳到MES系統?？梢詫崿F(xiàn)設備上下游生產能力的匹配，滿足生產工藝需求。
應用行業

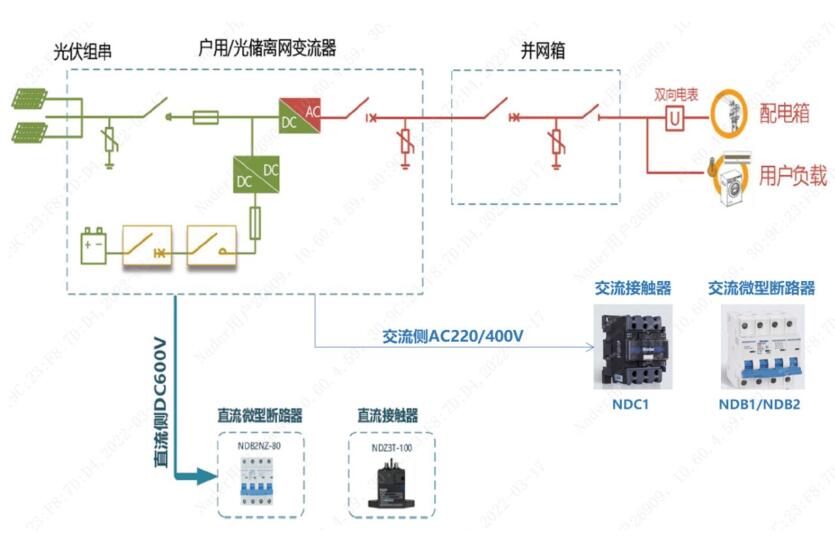

用于工商業戶外儲能、家儲產品三合一下線測試設備，功能模塊:光伏+電網+負載;
基本功能太陽能板充電測試、逆變器充放電測試、逆變器通訊測試、EMS測試。
結構工藝與軟件

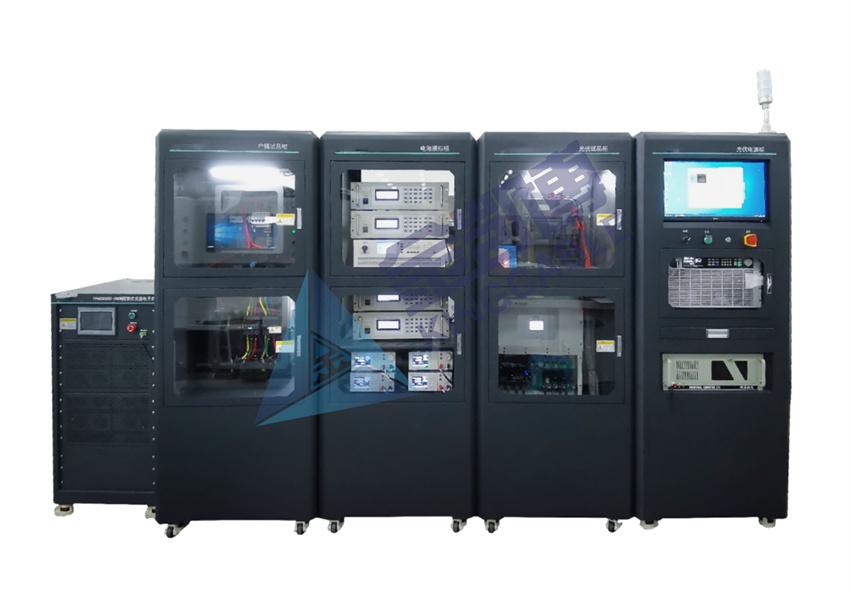

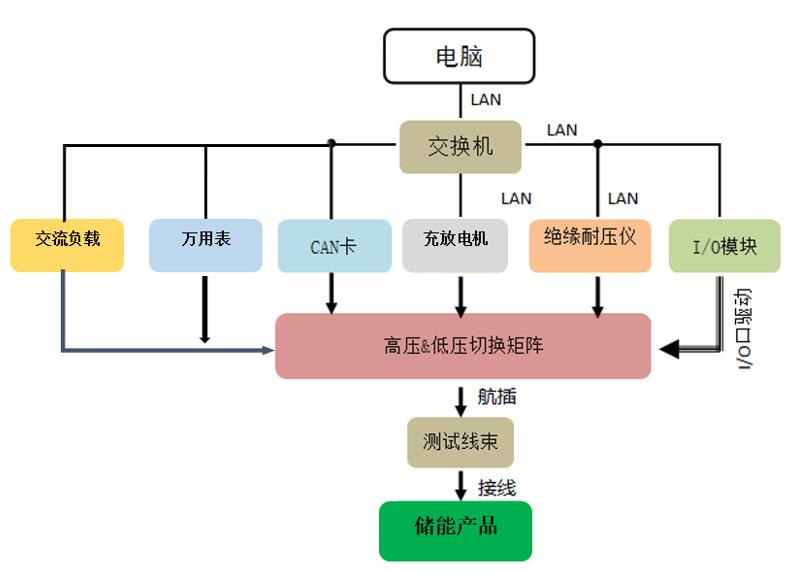

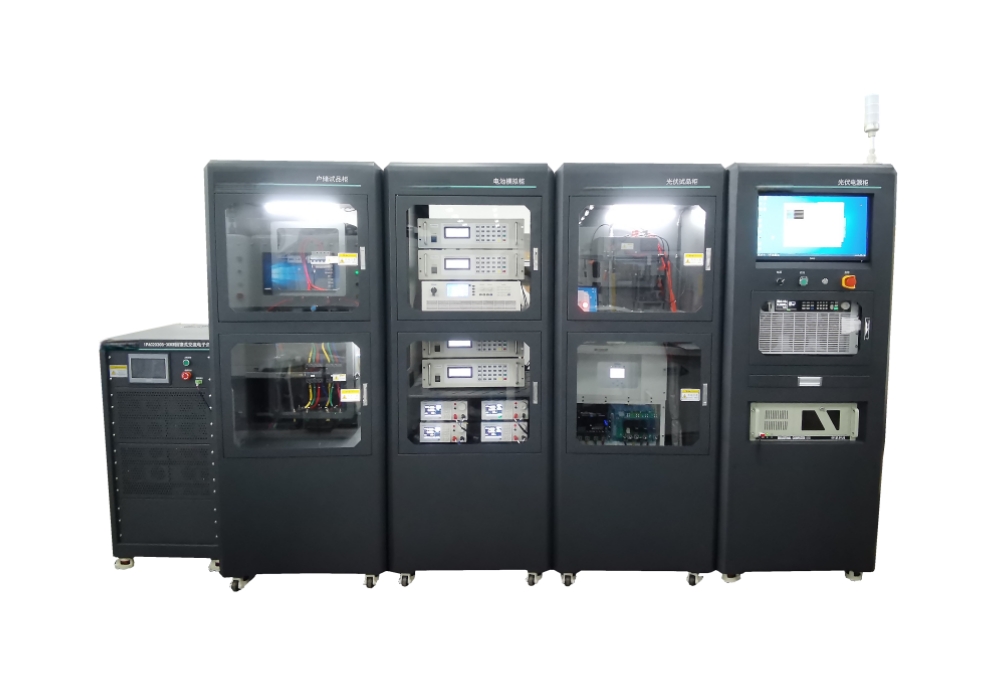

設備結構

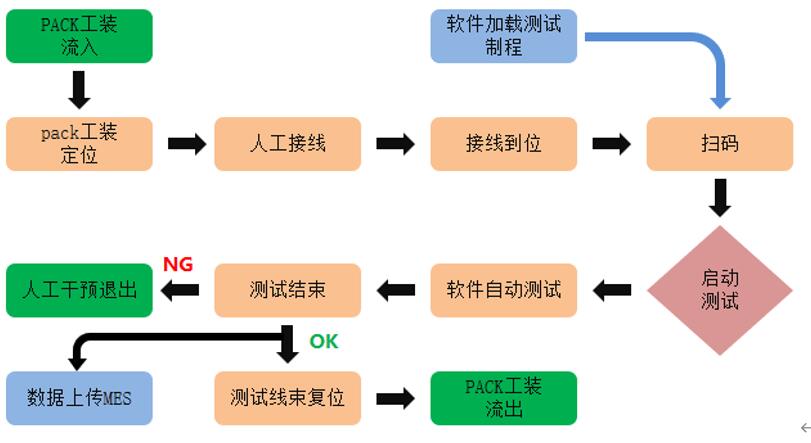

工藝流程

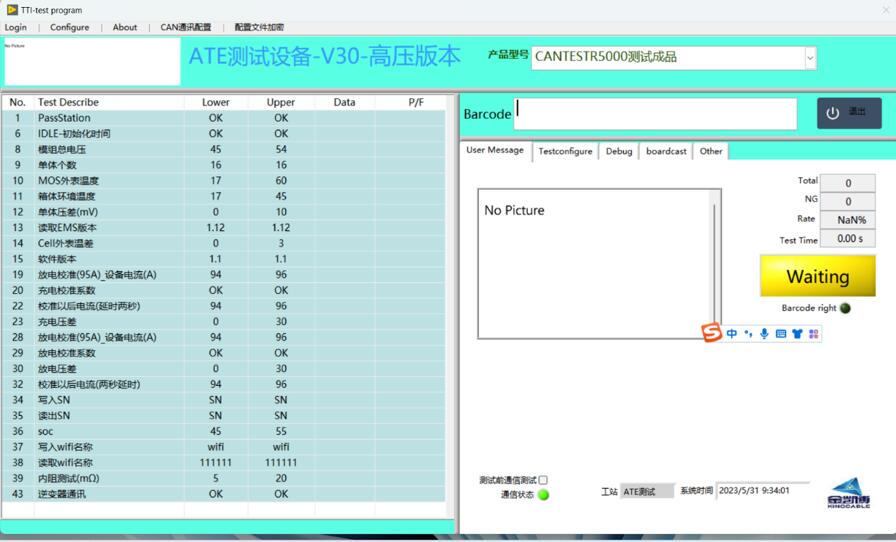

軟件界面
測試項目
編號 | 測試項目 | 測試方法 | 測試設備 | 下限 | 上限 | 單位 |
1 | 絕緣耐壓測試 | 測量正負極分別與殼體（地）之間絕緣阻抗值。2000VDC,5s | 安規儀 | 500 | 無窮大 | MΩ |
2 | BMU軟/硬件版本 | BMU軟/硬件版本是否OK | CAN卡 | N/A | N/A | N/A |
3 | CSC軟/硬件版本 | CSC軟/硬件版本是否OK | CAN卡 | N/A | N/A | N/A |
4 | EMS軟/硬件版本 | EMS軟/硬件版本是否OK | CAN卡 | N/A | N/A | N/A |
5 | 序列號寫入/讀取 | EMS和產品序列號 | ||||
6 | 逆變器通訊協議測試 | 485或CAN通訊測試 | 通訊模塊 | |||
7 | 繼電器測試 | CAN或485通訊控制繼電器吸合或斷開，測試對應輸出信號。 | 通訊模塊+萬用表 | |||
8 | 交流內阻 | 測量總正、總負之間的交流內阻 | 內阻儀 | |||
9 | 總壓測試 | 測量總正、總負之間的總壓 | 萬用表 | 400 | 1500 | V |
10 | 電芯最高和最低電壓差 | CAN報文 | CAN卡 | 0 | 25 | mV |
11 | 電芯最高和最低溫度差 | CAN報文 | CAN卡 | 0 | 3 | ℃ |
12 | 電流標定 | 基于BMS的電流值和電流實測值計算K值和B值 | 充放電機 | |||
13 | 電流方向 | 充放電機電流方向和BMS方向一致 | 充放電機 | |||
14 | 電流校準 | 根據實際電流值來校準BMS電流值 | 充放電機 | |||
15 | 靜態電流（閉合時） | 測試系統的靜態電流 | 萬用表 | |||
16 | 高壓預充測試 | |||||
17 | 光伏充電測試 | 光伏模擬器接入模擬光伏充電 | 光伏模擬器 | |||
18 | 充電DCIR | 充電內阻（60%-70%SOC 1C charge 10s） | 充放電機 | 55 | 70 | mΩ |
19 | 放電DCIR | 放電內阻（60%-70%SOC 1C duscharge 10s） | 充放電機 | 55 | 70 | mΩ |
20 | 充放電測試 | 最大電流（300A）充電3min，測試壓差、電芯溫升、銅排溫升、繼電器溫升； 最大電流（300A）放電3min，測試壓差、電芯溫升、銅排溫升、繼電器溫升 | 充放電機+CAN卡 | |||
21 | 靜態壓差 | 靜態下報文讀取電芯電壓，計算壓差 | CAN卡 | 0 | 10 | mV |
22 | 放電壓差 | <=200mV | 充放電機+CAN卡 | 0 | 200 | mV |
23 | AC帶載測試 | 最大100kw帶載，測試電壓、電流 | 電網模擬器 | 0 | 100 | Kw |
24 | AC充電測試 | 接入市電對產品進行充電，測試電壓、電流、最大100kw | 電網模擬器 | 0 | 100 | Kw |
25 | 云平臺數據上傳 | 通過以太網/WiFi將對應數據上傳至云平臺，具體方式待確認。 | ||||
26 | 無線測試 | WIFI熱點（2.4G\5G）、藍牙連接接入、配網和配置測試； | WiFi模塊\藍牙模塊 | |||
27 | DIO短路控制輸出測試 | 至少提供10路 | DIO模塊 | |||
28 | DIN輸入測試 | 輸入電平支持短路信號和12V/24V電壓信號（至少提供10路） | DIO模塊 | |||
29 | 系統功率控制 | TBD | 電源、負載、CAN卡 | |||
30 | 電能質量測試 | TBD | 功分儀 | |||
31 | 電壓/頻率響應測試 | TBD | 示波器 | |||
32 | 過載能力測試 | TBD | 電源、負載 | |||
33 | 保護功能測試 | TBD | 故障模擬模塊、CAN卡 | |||
34 | 低電壓穿越能力測試 | TBD | TBD | |||
35 | DBC文件導入解析 | TBD | TBD |
—————————————————————————————————————————————————————————
